Konstruktionslösningar

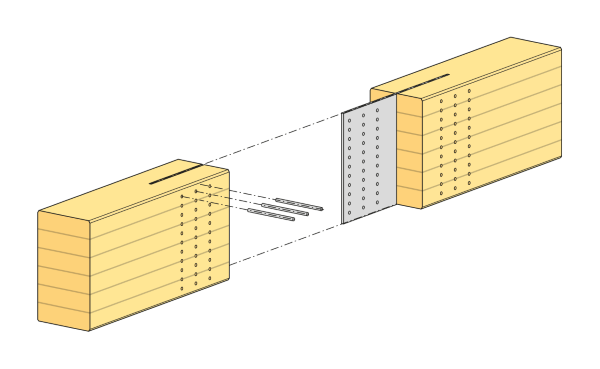

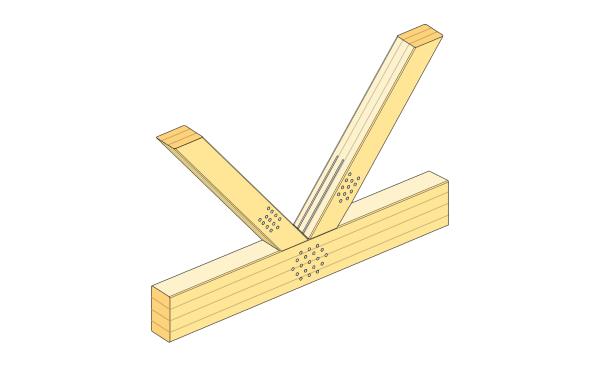

Knutpunkt i ett fackverk med inslitsade stålplåtar och ståldymlingar, dymlingsförband.

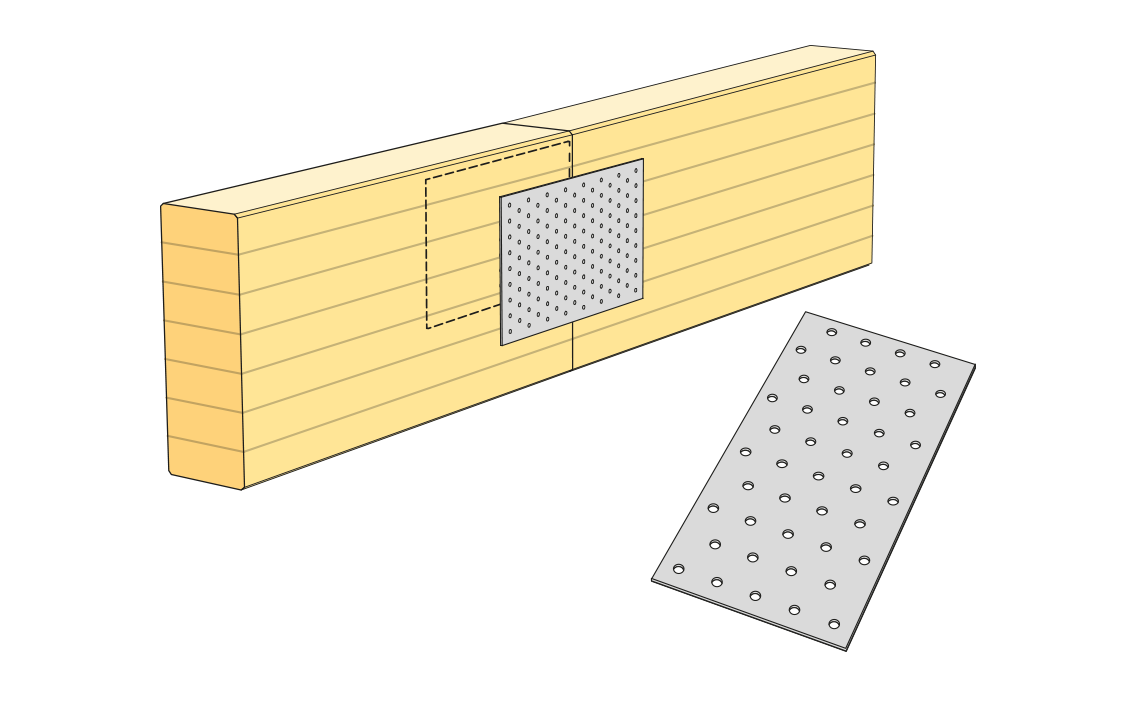

Spikningsplåtar kan användas som skarvplåt vid balk- och takkonstruktioner av limträ eller till infästning av pelarfot. För att undvika excentrisk belastning ska två plattor per förband användas (så kallade dubbelbeslag). Plattorna är tillverkade av varmförzinkad stålplåt eller rostfri syrafast stålplåt i tjocklekarna 1,5, 2,0 och 2,5 mm. Håldiameter 5 mm.

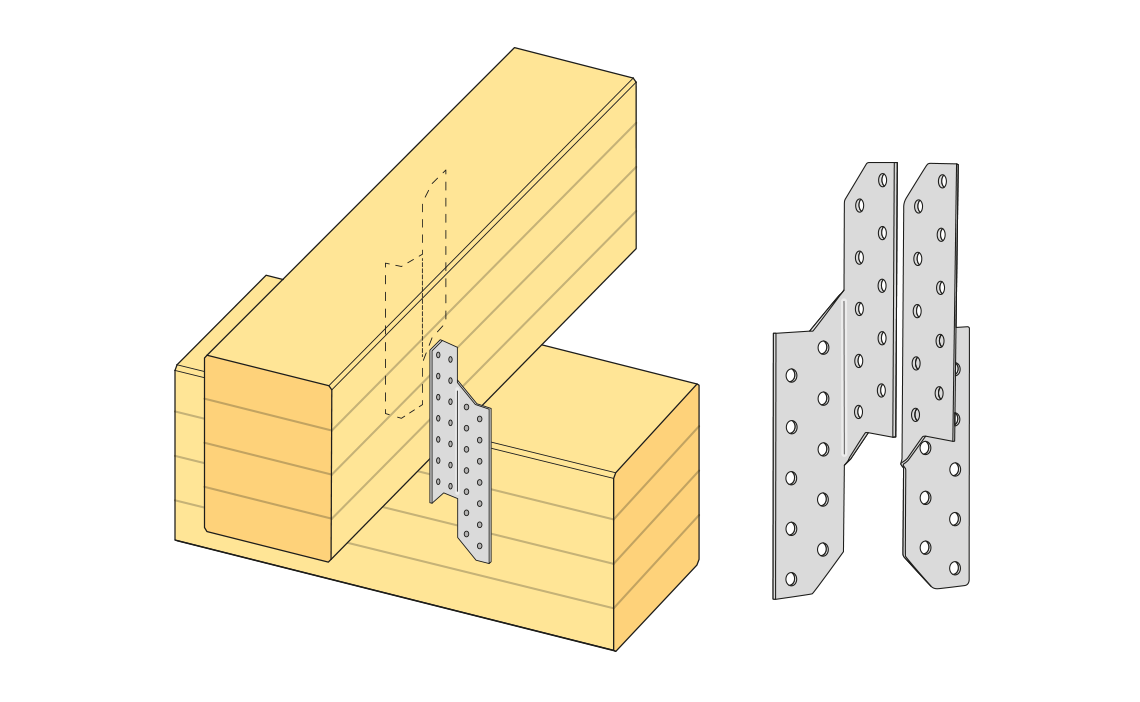

Takåsfäste används vid takkonstruktioner och korsande balkar, i huvudsak vid förankring av takåsar till primärbalk. De är särskilt användbara i konstruktioner som ska förses med inklädnad utanpå den bärande stommen eller där det saknas betydelse om beslaget är synligt. Tillverkas i några olika modeller, som vänster- och högerbeslag, av varmförzinkad stålplåt. Håldiameter 5 mm.

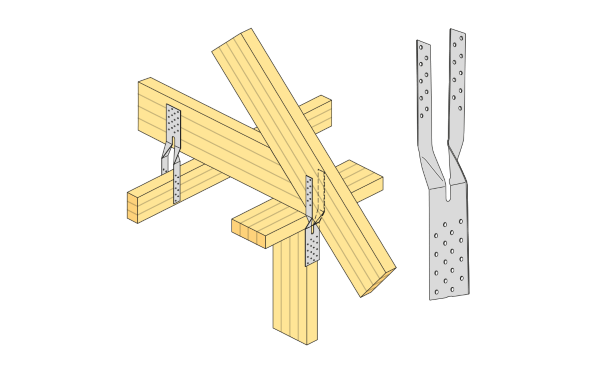

Gaffelankare används i huvudsak som förbindning mellan takstolar och underliggande konstruktion men kan även användas vid kryssförbindning i trä. Tillverkas i olika modeller av varmförzinkad stålplåt i tjockleken 1,5 mm. Håldiameter 5 mm.

Dragband av stålplåt används för stabilisering av takkonstruktioner. De används även till vindkryss i bjälklag och väggar. Tillverkas av varmförzinkad stålplåt. Håldiameter 5 mm för montering med ankarspik eller ankarskruv.

Stolpskor används för ingjutning eller fastsättning i betong vid infästning av limträpelare, till exempel för staket och altaner. Tillverkas i olika modeller, med eller utan justerbart utförande, i varmförzinkat stål.

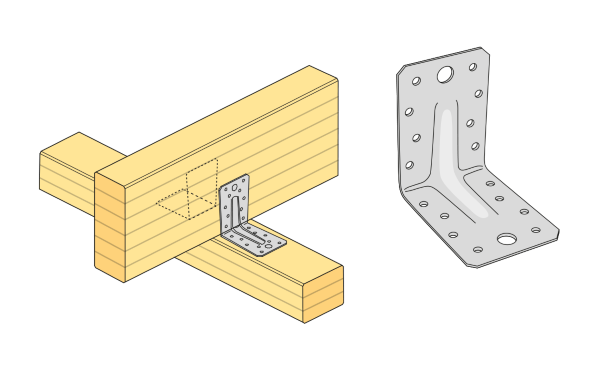

Vinkelbeslag används som kryssförbindning i trä och limträ. Kan även användas vid infästningar för trä – betong. Finns i ett flertal dimensioner för anpassning till aktuell belastning. Tillverkas av varmförzinkad eller rostfri stålplåt med tjocklek 2 eller 3 mm. Håldiameter 5 mm för ankarspik eller ankarskruv, samt större hål för expanderskruv.

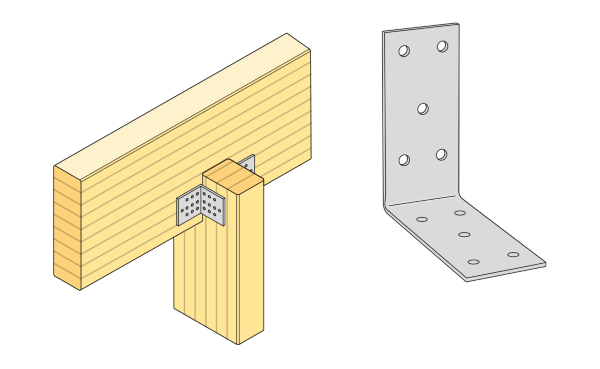

Spikplåtsvinklar kan användas vid förbindningar mellan stolpe och syll eller vid kryssförbindningar med måttlig belastning. Tillverkas av varmförzinkad eller rostfri stålplåt med tjocklek 2 eller 4 mm. Håldiameter 5 mm.

Balkskor används vid anslutning av balkar i samma plan och vid anslutning mellan pelare och balk av limträ. Det finns många olika typer av balkskor med flikar som har olika bredd. Inom varje typ finns ett antal höjder. Balkskor kan ha inåt- eller utåtvikta flikar. Tillverkas av varmförzinkad stålplåt med tjocklek 2 mm. Håldiameter 5 mm.

Gerberbeslag används vid ej momentöverförande skarvning av balkar i samma plan. För att undvika excentrisk belastning ska två beslag per förband användas (så kallade dubbelbeslag). Tillverkas av varmförzinkad stålplåt med tjocklek 2 mm. Håldiameter 5 mm.

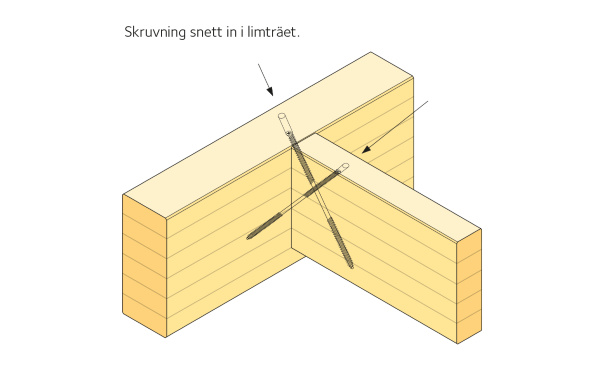

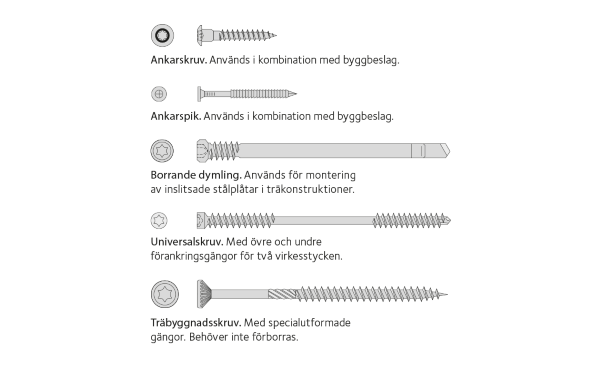

Förband med speciell skruv, universalskruv eller träbyggnadsskruv, är en annan enkel lösning vid mindre konstruktioner, till exempel uterum och carportar. Figur 67 intill visar universalskruv för anslutning av sekundärbalk till primärbalk. Den kan också användas som förstärkning av limträbalk vid upplag. Skruven har borrspets för att undvika sprickor i virket. Den monteras ofta i vinkel (skrå).

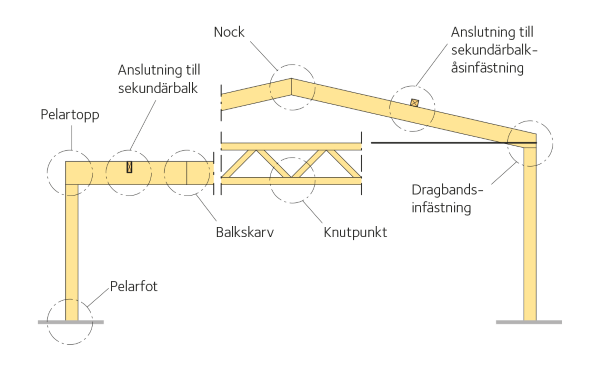

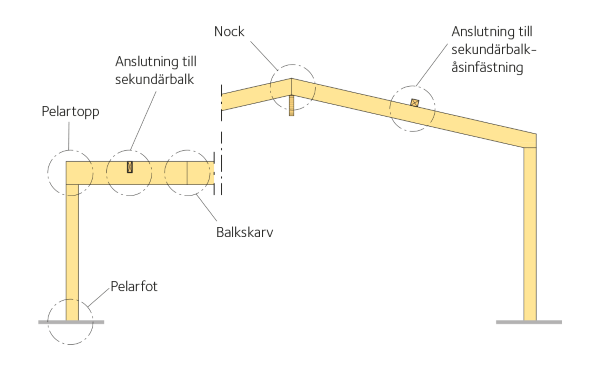

Orienteringsskiss över redovisade anslutningsdetaljer till större byggnader.

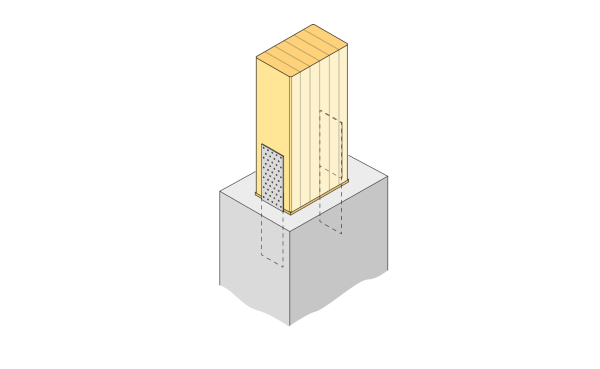

Ledad eller inspänd infästning av pelarfot med spikningsplåtar på ömse sidor. Det är en enkel lösning, lämplig för såväl små som stora horisontalkrafter och vertikalkrafter (lyft).

Vid ledad infästning placeras spikningsplåtarna i regel på pelarens breda sidor, vid fast inspänning vanligtvis på pelarens smala sidor. Beslaget kan antingen gjutas fast i betongkonstruktionen eller svetsas mot en ingjuten fästplåt. Kraftöverföringen sker med ankarspik eller -skruv. Ändträytor ska fuktskyddas mot betong och andra fuktsugande material och gärna vara åtkomliga för fuktskyddande underhåll. Speciella åtgärder för brandskydd kan krävas, till exempel brandskyddsmålning eller inklädnad.

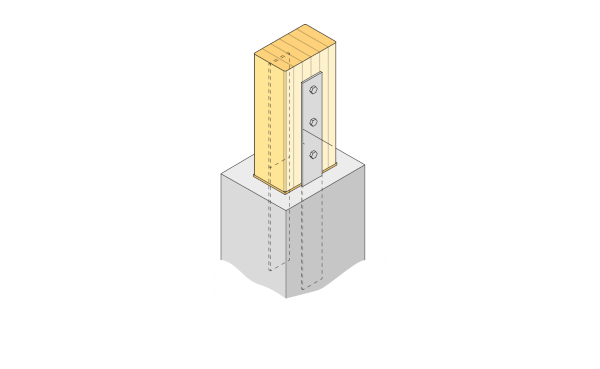

Ledad eller inspänd infästning av pelarfot med plattstål är ett likvärdigt alternativ till spikningsplåtar. Vid ledad infästning placeras plattstålen i regel på pelarens breda sidor, vid fast inspänning vanligtvis på pelarens smala sidor. Plattstålet gjuts in i betongkonstruktionen eller svetsas fast mot en ingjuten fästplåt. Kraftöverföringen sker med genomgående skruv eller någon typ av träskruv. Ändträytor ska fuktskyddas mot betong och andra fuktsugande material och de ska vara åtkomliga för fuktskyddande underhåll. Speciella åtgärder för brandskydd kan krävas, till exempel brandskyddsmålning eller inklädnad.

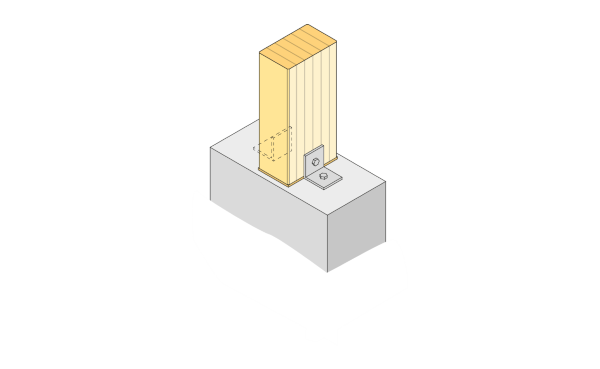

Ledad infästning av pelarfot med vinkelstål som skruvas mot pelaren är en enkel lösning, lämplig vid små horisontalkrafter och vertikalkrafter (lyft). Vinkelstål skruvas fast i betongkonstruktionen med expanderskruv eller så kallade kemankare, vilket möjliggör en noggrann inmätning och minskar risken för felplacering. Det vanliga är symmetriska vinkelstål på vardera sidan om pelaren. Ändträytor ska fuktskyddas och gärna vara åtkomliga för fuktskyddande underhåll.

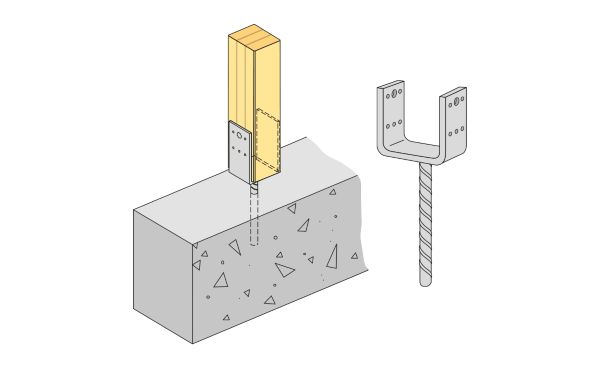

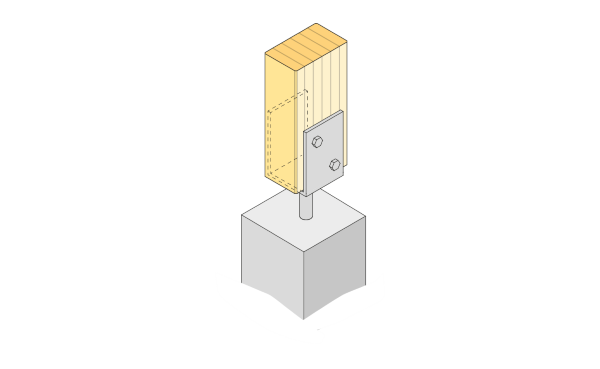

För ledad infästning utomhus eller i lokaler där det förekommer fritt vatten och om krafterna är små, är stolpskor en lämplig lösning eftersom uppsugning av vatten genom pelarens ändyta förhindras. Beslaget består ofta av en U-profil och en påsvetsad förankringsstång. Som regel gjuts den nedre delen av förankringsstången fast i betongkonstruktionen, men stången kan också svetsas fast mot en ingjuten fästplåt. Kraftöverföringen sker vanligen med hjälp av skruv. Även justerbara standardbeslag finns att tillgå.

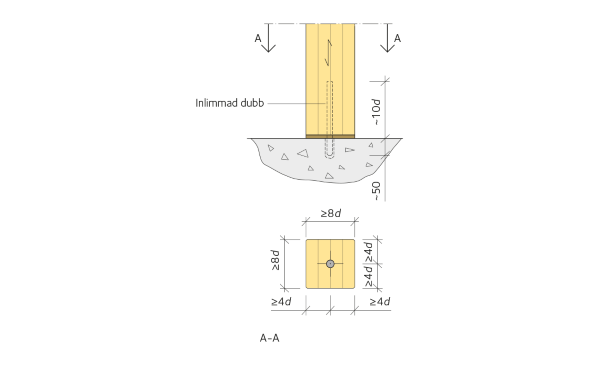

Inlimmad dubb är en ej kraftförande variant som kan vara tillräcklig när endast styrning av pelare eftersträvas. Dubb kan utföras av helgängad stång i hållfasthetsklass 4.6 eller 8.8 och med diameter M12, M16, M20 eller M24 enligt beställarens specifikation. Limkvalitet motsvarar den som används för inlimmad skruv, dock omfattas inlimmad dubb ej av typgodkännandet för inlimmad skruv. Således får ingen hållfasthet tillgodoräknas. Produkten behöver inte provdras eller märkas. Observera att limning får endast utföras av godkänd limträtillverkare!

Hål i betongunderlag borras med en diameter som är 2 mm större än dubbens diameter, alternativt något större hål som fylls på plats med injekteringsmassa. Pelarfoten ska förses med fuktskydd mot betongen, till exempel med 3,2 mm oljehärdad våttillverkad trä­ fiberskiva.

Ledad anslutning med spikningsplåtar på ömse sidor om limträ­ elementen är enkel och lämplig för såväl små som stora laster. De plåtar som finns i standardkataloger har tjocklekar som begränsar användningen till måttliga laster. Plåttillverkarens anvisningar ska noga följas. Kraftöverföringen sker med hjälp av ankarspik eller -skruv. Plåtarna bör placeras så nära pelarens innerkant som möjligt så att de inte förhindrar balkens vinkeländring.

Speciella åtgärder för brandskydd kan krävas, till exempel skyddsmålning eller inklädnad,

Ledad anslutning med plattstål på ömse sidor om limträelementen är också, i likhet med spikningsplåtar, enkel och ändamålsenlig. Plattstål, typ plattstång eller universalstång, lämpar sig för såväl små som stora laster. Godstjockleken väljs ur standardserien 5, 6, 8, 10, 12, 15 eller 20 mm och minst 0,3 x skruvdiametern. Hål för skruv bör vara cirka 1 mm större än skruvdiametern eller utföras som vertikala, ovala hål.

Speciella åtgärder för brandskydd kan krävas, till exempel brandskyddsmålning eller inklädnad,

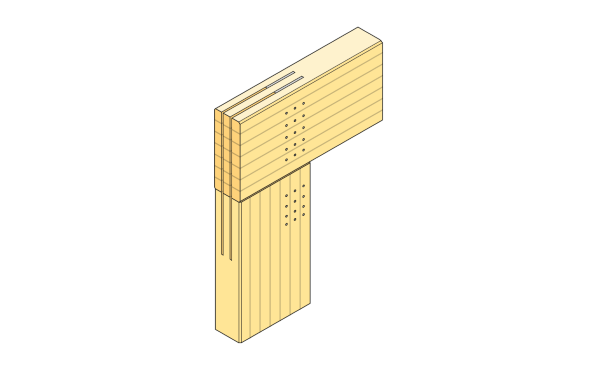

Vid ledad anslutning med inslitsad stålplåt och ståldymlingar är infästningen helt dold. Ståldymlingarna kan försänkas i limträbalken och täckas med träplugg. Brandtekniskt sett ger ett helt dolt beslag ett godtagbart skydd.

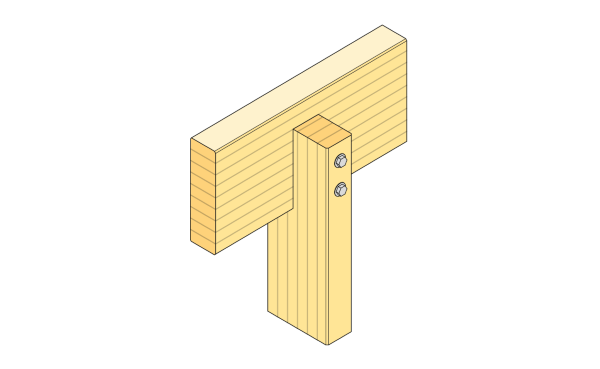

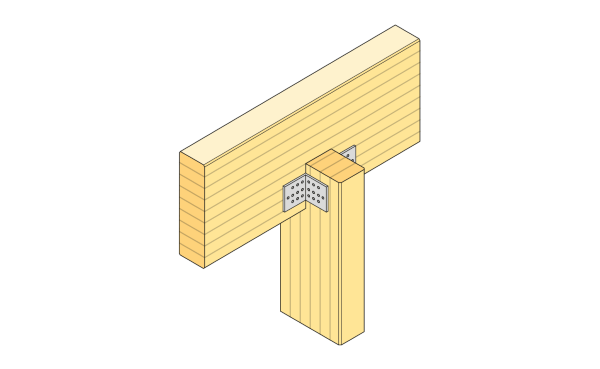

Infälld limträbalk används ofta vid gavelpelare för att överföra pelarens horisontalkraft till limträbalken. Urtaget i limträpelaren görs ofta lika stort som balkbredden. Kraftöverföringen mellan limträbalk och limträpelare sker som regel med hjälp av genomgående skruv, brickor och mutter. Vid små horisontalkrafter och lyftkrafter kan även infästning med hjälp av plåtvinklar, universalskruv eller trä­ byggnadsskruv användas.

Förband med speciell skruv, universalskruv, är en annan enkel lösning vid både mindre och större konstruktioner, till exempel uterum, carportar, bjälklag och hallstommar. Många skruvapplikationer finns. Skruvvinkel minst 30° bör eftersträvas i ändträ, förborrning tillämpas i regel inte och skruven försänks med lätthet, så att den ogängade delen alltid kommer i virkesfogen.

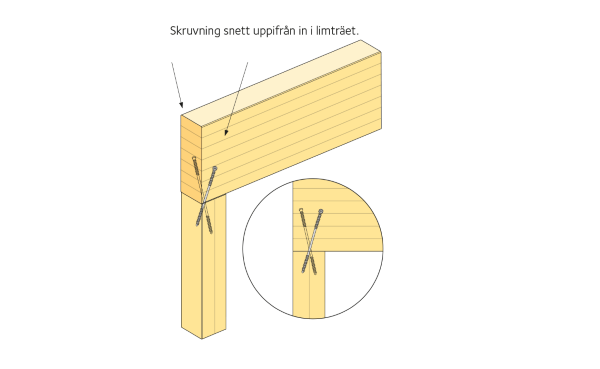

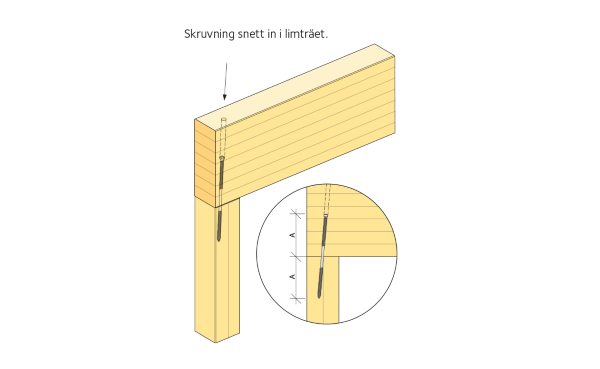

Två exempel på pelar-balkanslutning med universalskruv – en skruv uppifrån (ovan), två skruvar från sidorna (nedan). Skruv i ändträ bör dras i minst 30° vinkel mot fibrerna för att få en acceptabel utdragskraft.

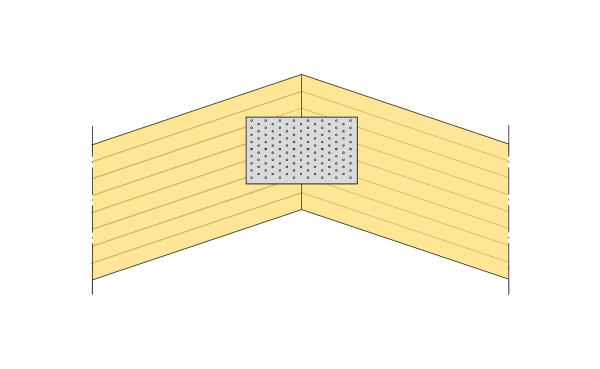

Ledad nockskarv av spikningsplåtar på ömse sidor är enkel och ändamålsenlig. Laskar av spikningsplåt lämpar sig till såväl små som stora krafter. Plåttillverkarens anvisningar ska noga följas. Kraftöverföringen mellan spikningsplåt och limträbalk sker med hjälp av ankarspik eller -skruv. Plåtarna bör placeras så nära limträbalkarnas nedre kant som möjligt så att de inte förhindrar limträbalkens vinkeländring. Lämpligt avstånd mellan underkant limträbalk och understa spikraden är 10 × spik-/skruvdiametern. Det finns förborrade spikningsplåtar av varmförzinkad stålplåt som lagervara i olika storlekar och tjocklekar mellan 1,5 och 5 mm.

Ledad balkskarv med laskar av spikningsplåtar är enkel och ändamålsenlig. Den lämpar sig för små eller måttliga krafter. Plåttillverkarens anvisningar ska noga följas. Plåtarna bör placeras centriskt med avseende på limträbalkens mittlinje = systemlinje. Kraftöverföringen mellan plåtar och limträbalk sker med hjälp av ankarspik eller -skruv

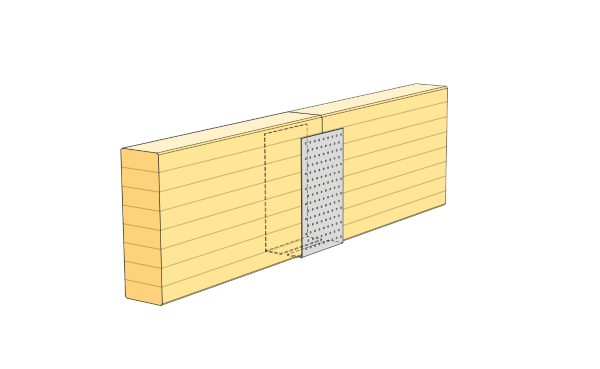

Ledad balkskarv med Gerberbeslag rekommenderas om stora tvärkrafter ska överföras och om kraften alltid har samma riktning. Mindre tvärkrafter i motsatt riktning överförs genom skruvförband i sidoplåtarna. Krafterna överförs huvudsakligen med hjälp av anliggning. Om Gerberbeslaget ska överföra dragkrafter kompletteras det med påsvetsade plattstänger. För att inte motverka limträbalkarnas vinkeländring placeras sidoskruvarna så nära topp- respektive bottenplåten som möjligt. Lämpligt kantavstånd är 2 × skruvdiametern om skruven enbart överför horisontella krafter och 4 × skruvdiametern om skruven även överför vertikala krafter.

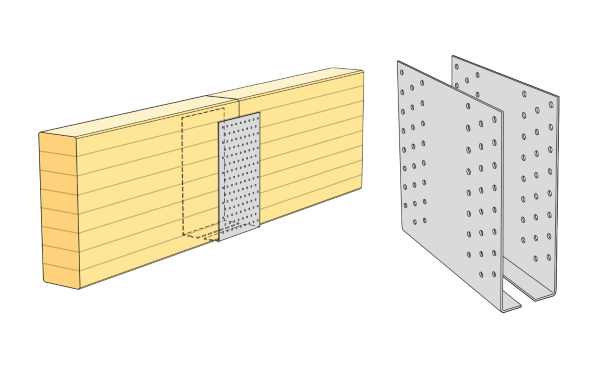

Gerberbeslag tillverkas som lagervara. De är tillverkade av varmförzinkad stålplåt och lämpar sig vid små och måttliga tvärkrafter. Plåttillverkarens anvisningar ska noga följas. Beslagen kan vara hela eller delade. De hela passar till bestämda tvärsnittsmått för limträ­ balkar, medan de delade som regel är oberoende av limträbalkarnas tvärsnittsmått. Krafterna överförs huvudsakligen med hjälp av ankarspik eller -skruv. Vid användning av dubbla beslag, av den typ som visas här bredvid, måste risken för fläkning särskilt beaktas, se Limträhandbok Del 2. En tumregel är att höjden till översta ankarspik eller -skruv dividerad med balkhöjden h ska vara ≥ 0,7.

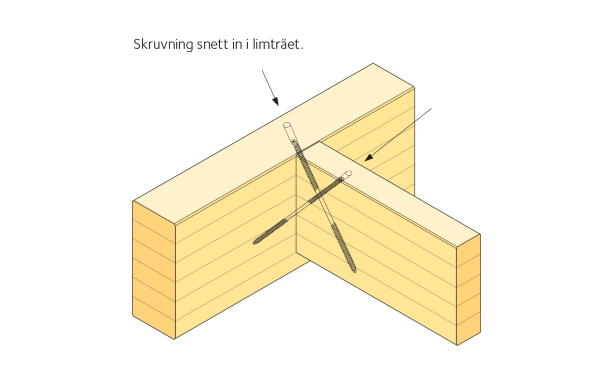

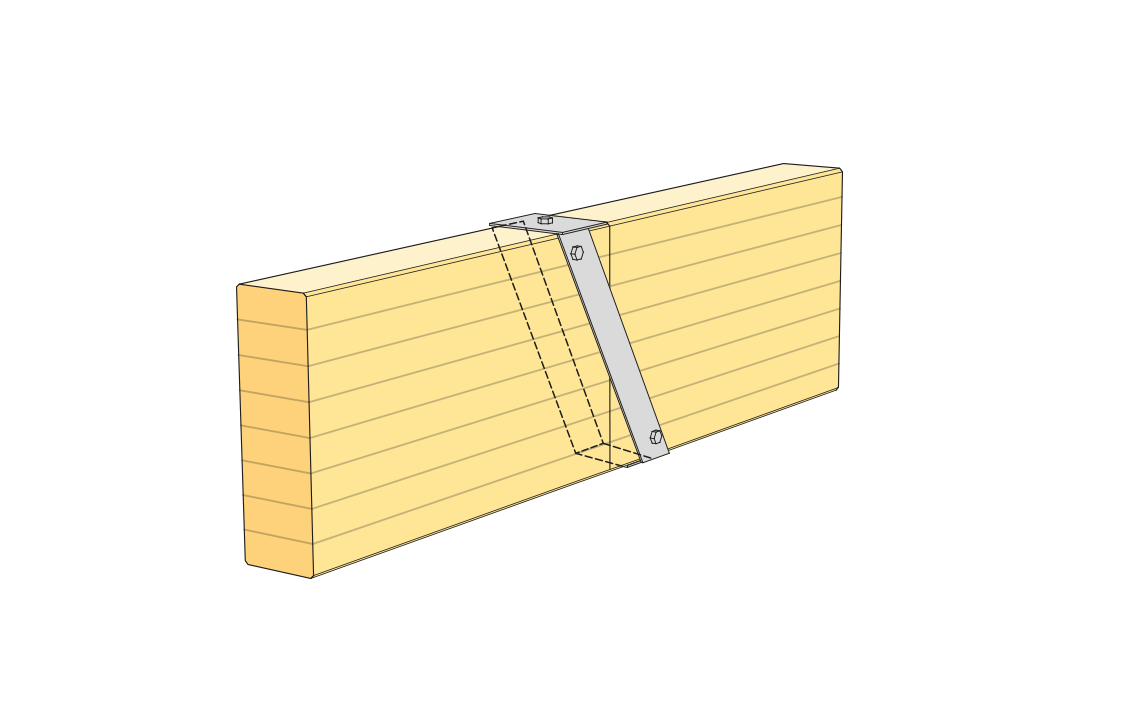

Sekundärbalk upplagd ovanpå primärbalk överför vertikala krafter och små horisontella krafter i primärbalkens riktning. Sekundärbalk upphängd på primärbalkens sida överför även horisontalkrafter i sekundärbalkens riktning. Vid behov kan beslaget utformas så att även moment överförs. Skruvinfästning med universalskruv Dubbelgängad universalskruv på skrå kan användas vid små eller måttliga krafter. Skruvtillverkarens anvisningar ska noga följas.

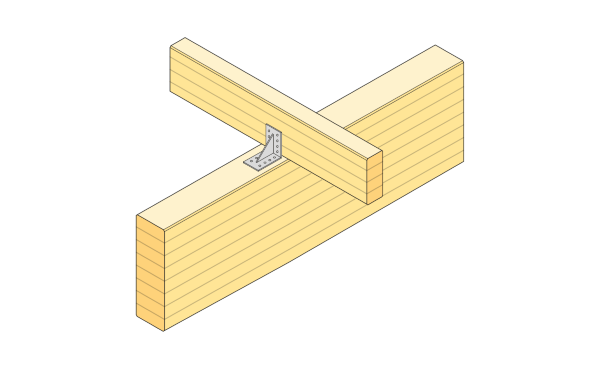

Infästning av åsar i primärbalkens översida sker som regel med hjälp av fabrikstillverkade beslag av kallformad, varmförzinkad stålplåt, till exempel vinkelbeslag. Beslaget kan utformas med förstyvande rilla, eller så kallad knagge. Kraftöverföringen sker huvudsakligen genom kontakttryck och med hjälp av ankarspik eller -skruv. Beslagtillverkarens anvisningar ska noga följas.

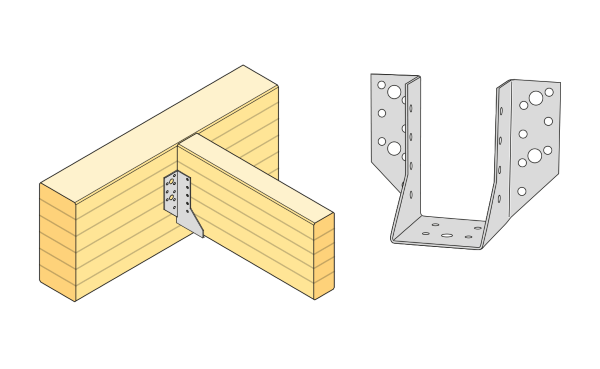

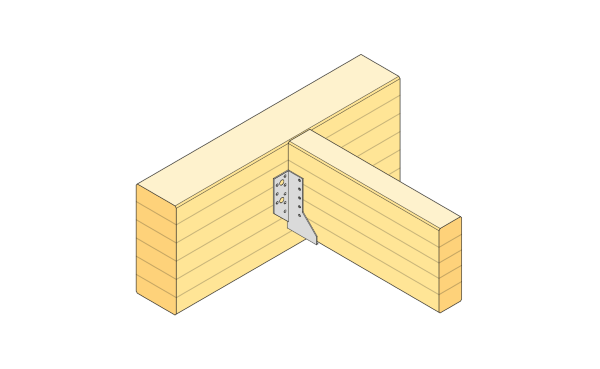

Anslutning av sekundärbalk med balksko av standardtyp är en enkel och ändamålsenlig lösning, framförallt när limträbalkarnas översida ska ligga i samma plan. Kraftöverföringen sker huvudsakligen genom kontakttryck och med hjälp av ankarspik eller -skruv. Balkskotillverkarens anvisningar ska noga följas. När stora upplagsreaktioner (tvärkrafter) ska överföras från sekundärbalken krävs som regel svetsade balkskor av varmvalsat stål (plattstång eller universalstång). Kraftöverföringen mellan sekundärbalk och svetsad balksko sker huvudsakligen genom kontakttryck medan kraftöverföringen mellan balksko och primärbalk sker med hjälp av spik, genomgående skruv eller någon typ av träskruv. Balkskor kan utformas på olika sätt.

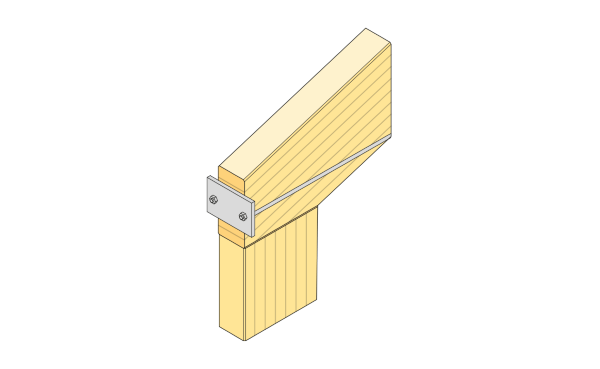

Dragband av högvärdigt stål är lämpliga för såväl små som stora dragkrafter. Den enklaste infästningen får man med ett dragband på vardera sidan om limträbalken. Vid måttliga dragkrafter kan de två dragbanden ersättas med ett enda dragband som dras igenom ett centriskt hål i limträbalken. Detta bör dock undvikas vid mycket höga limträbalkar av tillverkningsmässiga skäl. Vid stora dragkrafter kan de två dragbanden på sidorna kompletteras med ett tredje, centriskt placerat. Stålplåten mot limträbalkens ändträyta förses med spikhål för att underlätta monteringen. Kraftöverföringen sker huvudsakligen via kontakttryck snett fiberriktningen.

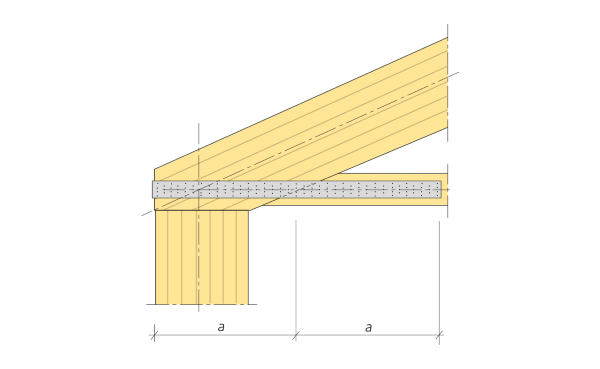

Dragband av limträ är lämpliga att använda vid små dragkrafter. Infästningen av dragbandet i limträbalken kan utgöras av plattstänger som antingen går runt limträbalkänden eller som slutar ett stycke in på dragbandet. Plattstålets eller spikningsplåtens längd ska då vara enligt figur 90. Vid små dragkrafter kan plattstålet bytas ut mot spikningsplåtar. Överföringen av horisontalkrafter sker genom anliggning med hjälp av påsvetsad stålplåt och med hjälp av ankarspik eller -skruv.
